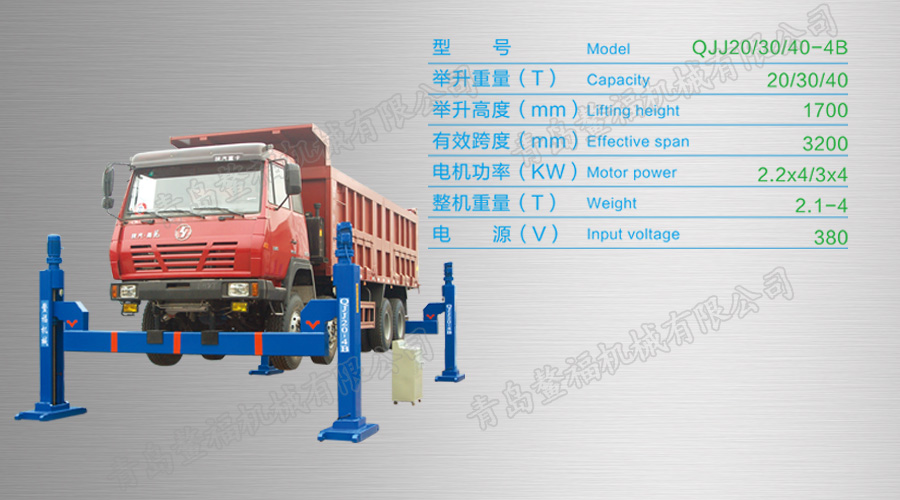

QJJ20-4B型機械式汽車舉升機，它采用電動驅動方式，

工作時通過電控操作，行星擺線針輪減速，絲杠轉動，螺母帶動橫梁升降。

它設計合理，結構新穎，堅固耐用，舉升噸位大，移動靈活，適用車型廣泛，操作維修方便等特點。由于采用移動式作業方式，室內室外均可安裝使用，青島鰲福所生產的這款汽車舉升機為汽車維修行業提高生產效率，增強保修質量，改善勞動環境理想的汽車舉升設備。

二、主要用途：  鰲福QJJ20-4B型適用于自重15噸-60噸的各類客車、貨車異形車輛的舉升維修作業（可根據客戶需求定做）。它可將汽車舉升到適宜高度，使工作人員順利進出汽車底部，取代傳統的地溝作業方式。五、基本結構及工作原理：  青島鰲福機械有限公司特采用電動機械驅動方式,移動式橫梁可支撐汽車大梁。它是由底架、立柱、減速機、絲杠、絲母、橫梁、支撐架、電磁離合器、電控柜等部分組成。工作時，通過電控操作，減速機驅動絲杠轉動，螺母帶動橫梁升降。由于汽車型號不同，舉升機可前后移動，支撐架可隨汽車（卡車）大梁的寬度任意調節，以適用各種車型的舉升。

安全保護裝置：

1、在工作螺母下面均設有鋼制保險螺母，當工作螺母因工作磨損或其他原因突然損壞時，工作螺母下面的保險螺母將其托住，因設有鋼球滾動裝置，所以當工作螺母損壞，落在保險螺母上面時，工作螺母與升降螺母體在鋼球的作用下空轉，不上不下，起到保險作用，使絲杠不受損壞，安全可靠。

2、在每一立柱的上端和下端均設有升降行程限位裝置,以保證在工作時超行程而自動停機。

3、在減速機電機軸頂端設有電磁離合器，當舉升機上升或下降過程停機時，離合器能迅速制動。  安裝介紹：安裝使用場地應平整堅硬，安裝前將進車舉升橫梁的底面挖一槽溝，長3700mm、寬200mm、深320mm，橫梁落下后，它的上平面與地面平齊，使車輛順利的開進開出。后橫梁則不需，只需根據車輛長度前后移動調整即可。立柱安裝的橫梁的兩邊，將橫梁掛到升降螺母體上。

維護與保養：

1、本機應經常擦拭、清理，以保持舉升機的外觀清潔。

2、絲杠的上端和下端軸承，應兩年加一次潤滑油。

3、行走輪、導向輪應二星期加一次潤滑油。

4、絲杠、絲母應每星期加一次潤滑油。

5、減速機應每年加注40＃機油一次，運轉中減速機體內儲油量應保持在規定的油面高度，不宜過多或過少。

6、每天工作前檢查工作螺母保險機構，出廠時，鋼球座與保險螺母的間隙為11±1mm,如磨損到間隙為小于7mm時，應立即更換。另外，還要檢查上下行程開關是否動作靈敏，確保保險機構安全可靠。

7、當發現舉升機載荷停機時，絲母有下滑現象，應檢查電磁離合器摩擦片的摩損情況，如果磨損嚴重，應及時更換之。

注意事項：

1、舉升機工作結束后，必須將電源開關扳到“OFF”位置。

2、舉升機在總動上升或下降過程中，不應全依賴上下行程開關停機，因行程開關是上極限和下極限控制，所以使用時，應根據實際工作需要，選取適宜高度，以避免行程開關多次[碰撞，導致?lián)p壞。

3、工作螺母保險機構的鋼球座和保險螺母的間隙小于7mm時，應立即更換絲母，不要全依賴保險機構，使絲母全磨損為止。
