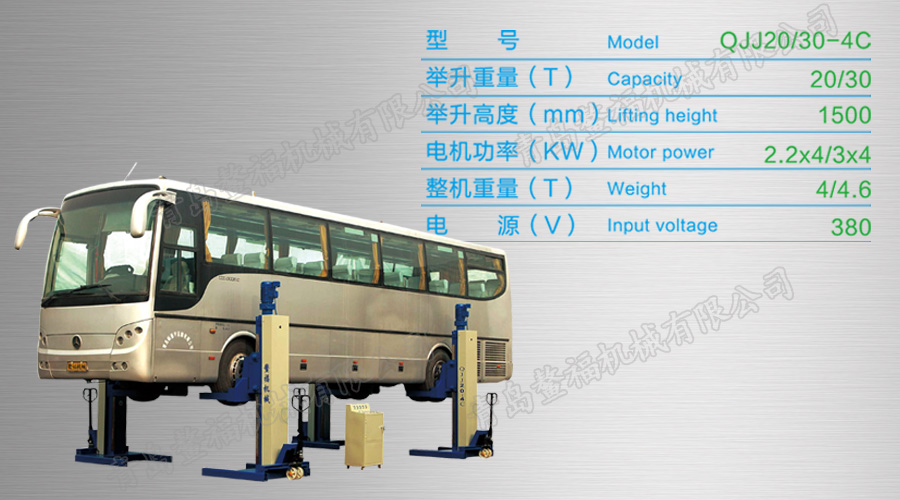

QJJ20—4C型移動式大車舉升機，它采用電動機械驅動方式，工作時通過電控操作，行星擺線針輪減速，絲杠轉動，螺母帶動托架上下運動，托叉隨托架的上下運動，將汽車車輪托住升降。它設計合理，結構新穎，堅固耐用，舉升噸位大，移動靈活，適用車型廣泛，操作維修方便等特點。由于它采用移動作業方式，室內室外均可安裝使用，是汽車維修、制造行業提高生產效率，增強保修質量，改善勞動環境理想的汽車舉升設備。

 二、主要用途：該機主要適用于汽車制造廠、汽車修理行業對自重20噸以下的各類客車、貨車和最新出現的新能源汽車的舉升維修。它可將汽車舉升到適宜高度，使工作人員順利進出汽車底部，取代傳動的地溝作業方式。五、基本結構及工作原理：本機采用電動驅動方式，移動式托輪升降，它是由低架、立柱、減速機、絲杠、絲母、托架、托叉架、托叉、電磁離合器及電器控制柜等部分組成。工作時，通過電控操作，減速機驅動，絲杠轉動，螺母帶動托架、托叉架上的托叉托輪升降 。由于車輪直徑大小尺寸不等，該機托叉可隨車輪大小調整，以適用各種車型的托輪舉升。

安全保護裝置：

1、工作螺母下面均設有鋼制保險螺母（見工作螺母保險結構簡圖，圖一），當工作螺母因工作磨損或其它原因突然損壞時，工作螺母下面的保險螺母將其托住，因設有鋼球滾動裝置，所以當工作螺母損壞，落在工作上面時，工作螺母與升降螺母體，在鋼球的作用下空轉，不上不下，起到保險作用。

2、在每一立柱的上端和下端均設有升降行程限位裝置，以保證在工作時超行程自動停機。

3、在減速機電機的頂端設有電磁離合器，以保證舉升機在上升或下降停機過程中，迅速制動。

4、行走輪設有液壓起降裝置，當舉升機移動時，板動液壓千斤壓桿，使底盤離開地面，便于移動。舉升時，腳踏千斤放油踏板，使地盤落地，以保證舉升安全、穩固、不位移。

七、操作使用說明：

1、使用前應檢查各緊固件是否在運輸當中或使用當中松動，各潤滑部位，絲杠、絲母、導向輪、行走輪是否加油潤滑，一切就緒后，將電源及四柱和行程開關的線路，按照電控柜的順序分別接入電控柜后面的端子排上。

2、電源線接通后，按動總動上升、下降，單機上升、下降，用手觸動各柱的行程開關是否起作用，升降按鈕開關的指示是否與舉升機的升降方向相同，如出現不同，請將電源線或電機線的兩相線互換位置即可。

3、無負荷試驗無問題后，方可進行載重舉升。載重舉升時，將舉升機降至最低位置，并將四柱舉升機的托叉推至能將四車輪托起的位置，按總動上升開關，，舉升機開始將汽車升起，達到 最高位置時，任意一機觸動行程開關，便可自動停機；下降時，按動總動下降開關，舉升機開始將汽車下降，下降到最低位置時，任意一機觸動行程開關，便可自動停機。

4、單機升降開關是用來調整各柱托叉的平衡，在調整平衡時，必須在上下行程開關不起作用的情況下進行。

八、維護與保養：

1、本機應經常擦拭、清理，以保持舉升機的外觀清潔。

2、絲杠的上端和下端的軸承，應二年潤滑一次。

3、導向輪、行走輪應二星期加潤滑油一次。

4、絲缸杠、絲母應每星期加油潤滑一次。

5、減速機應二年加注00號潤滑脂一次。

6、每天工作前，應先檢查工作螺母保險機構，（見圖一），出廠時的鋼球座與保險螺母的間隙為11±1mm，磨損到7mm以下時，表明工作螺母已嚴重磨損，應立即更換。另外還要經常檢查上下行程開關，是否動作靈敏、可靠，確保保險機構安全可靠。

7、電磁離合器的摩擦片，應定期檢查其磨損情況，發現摩擦片損壞時，應立即更換。如停機后出現螺母下滑情況，可調節離合器的彈簧調整螺栓，增加其摩擦力，阻止下滑。

九、注意事項：

1、舉升機在升降工作時，嚴禁一切人員進入汽車下面，以防不安全的事故發生。

2、舉升機工作結束后，必須將電源開關板到“OFF”位置。

3、舉升機在升降過程中，不應全依來上下行程開關停機。因行程開關是上極限和下極限控制，所以，使用時應根據實際工作高度停機，以避免行程開關多次升降碰撞，而導致?lián)p壞。

4、工作螺母保險機構的綱球座和保險螺母間隙小于7mm時，應立即更換工作螺母，不要全依來保險機構，使工作螺母全磨損為止。     青島鰲福機械有限公司竭誠為您服務！
