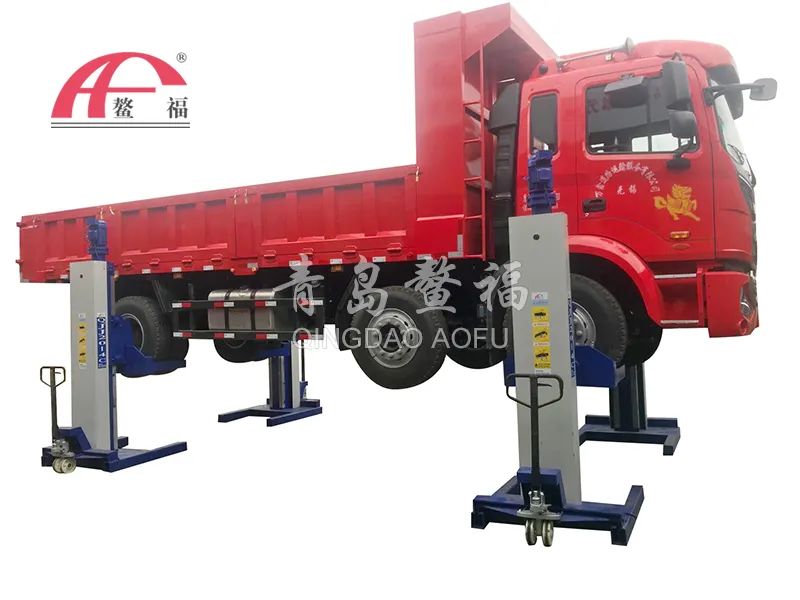

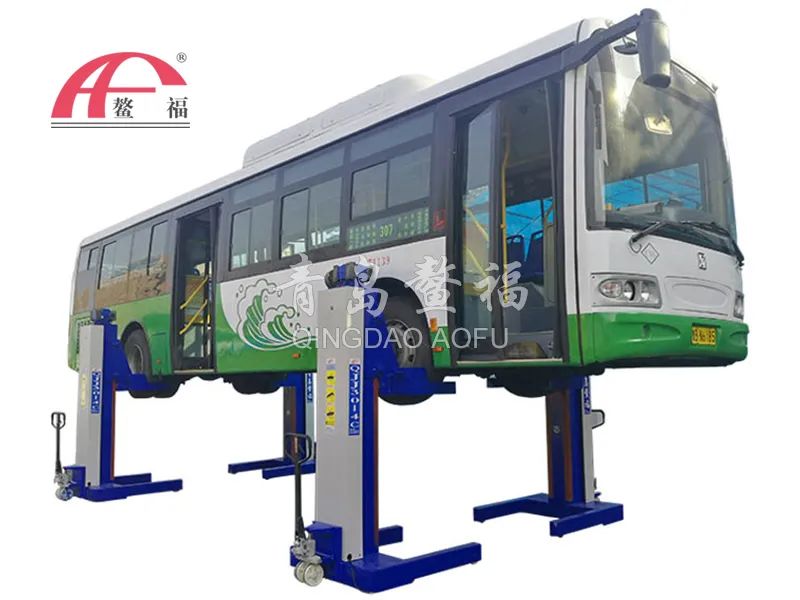

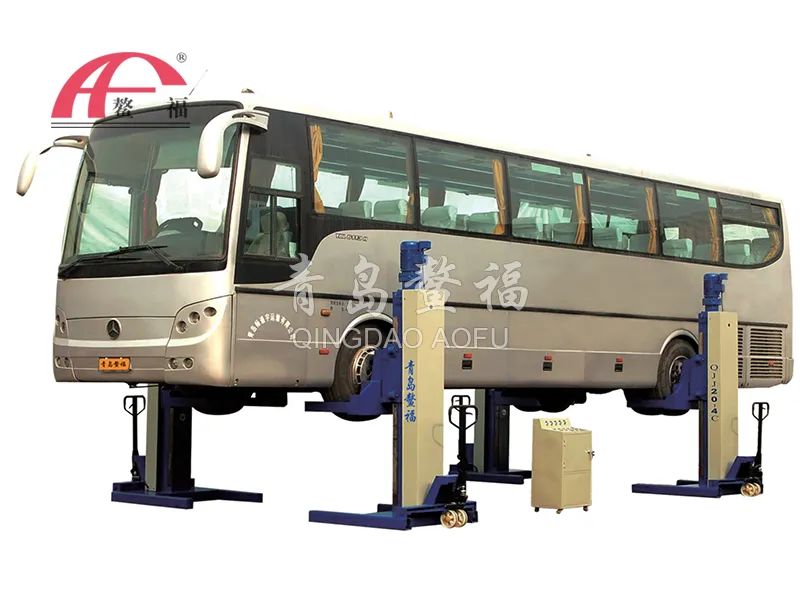

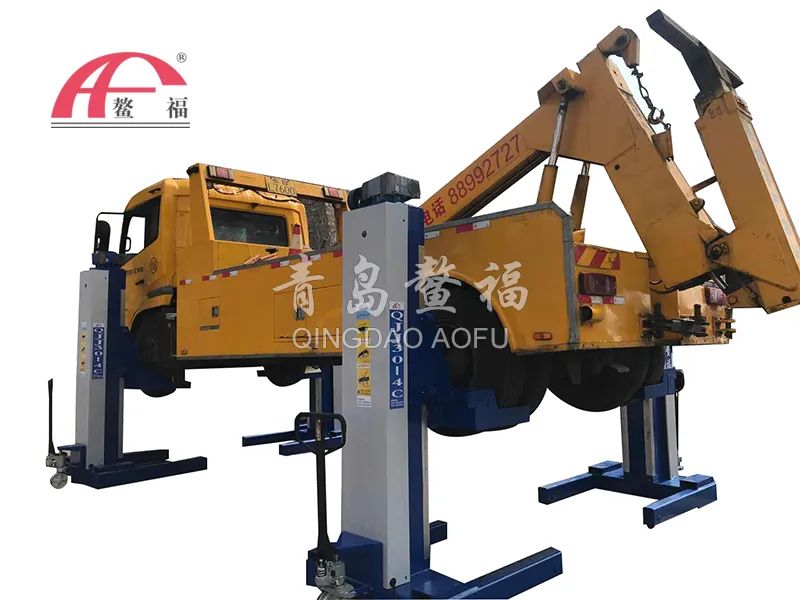

抱胎舉升機

一、安全保護裝置:

1、工作螺母下面均設有鋼制保險螺母,當工作螺母因工作磨損或其它原因突然損壞時,工作螺母下面的保險螺母將其托住,因設有鋼球滾動裝置,所以當工作絲母損壞,落在保險螺母上面時,工作螺母與升降螺母體,在鋼球的作用下空轉,不上不下,起到保險作用。

2、在每一立柱的上端和下端均設有升降行程限位裝置,以保證在工作時超行程自動停機。

3、在減速機電機的頂端設有電磁離合器,以保證舉升機在上升或下降停機過程中,迅速制動。

4、行走輪設有液壓起降裝置。當舉升機移動時,扳動液壓千斤壓桿,使底盤離開地面,便于移動,舉升時,腳踏千斤放油踏板,使地盤落地,以保證舉升安全、穩固、不位移。

二、操作使用說明:

1、使用前應檢查各緊固件是否在運輸當中或使用當中松動,各潤滑部位,絲杠、絲母、導向輪、行走輪是否加油潤滑,一切就緒后,將電源及四柱和行程開關的線路，按照電控柜的順序分別接入電控柜后面的端子排上。

2、電源線接通后,按動總動上升、下降，單機上升、下降,用手觸動各柱的行程開關是否起作用，升降按鈕開關的指示是否與舉升機的升降方向相同,如出現不同，請將電源線或電機線的兩相線互換位置即可。

3、無負荷試驗無問題后，方可進行載重舉升。載重舉升時，將舉升機降至最低位置，并將四柱舉升機的托叉推至能將四車輪托起的位置，按總動上升開關，舉升機開始將汽車升起,達到最高位置時，任意一機觸動行程開關，便可自動停機;下降時，按動總動下降開關，舉升機開始將汽車下降，下降到最低位置時，任意一機觸動行程開關，便可自動停機。

4、單機升降開關是用來調整各柱托叉的平衡，在調整平衡時,必須在上下行程開關不起作用的情況下進行。

三、維護與保養:

1、本機應經常擦拭、清理,以保持舉升機的外觀清潔。

2、絲杠的上端和下端的軸承，應二年潤滑一次。

3、導向輪、行走輪應二星期加潤滑油一次。

4、絲杠、絲母應每星期加油潤滑一次。

5、減速機應二年加注00號潤滑脂一次。

6、每天工作前，應先檢查工作螺母保險機構，出廠時的鋼球座與保險螺母的間隙為11±1mm，磨損到7mm 以下時，表明工作螺母已嚴重磨損，應立即更換。另外還要經常檢查上下行程開關，是否動作靈敏、可靠,確保保險機構安全可靠。

7、電磁離合器的摩擦片，應定期檢查其磨損情況，發現摩擦片損壞時,應立即更換。如停機后出現螺母下滑情況，可調節離合器的彈簧調整螺栓，增加其摩擦力，阻止下滑。

四、注意事項:

1、舉升機在升降工作時，嚴禁一切人員進入汽車下面,以防不安全的事故發生。

2、舉升機工作結束后，必須將電源開關扳到“OFF”位置。

3、舉升機在升降過程中，不應該全依賴上下行程開關停機。因行程開關是上極限和下極限控制，所以，使用時應根據實際工作高度停機，以避免行程開關多次升降碰撞，而導致?lián)p壞。

4、工作螺母保險機構的鋼球座和保險螺母間隙小于7mm時，應立即更換工作螺母，不要全依靠保險機構，使工作螺母全磨損為止。

示范視頻

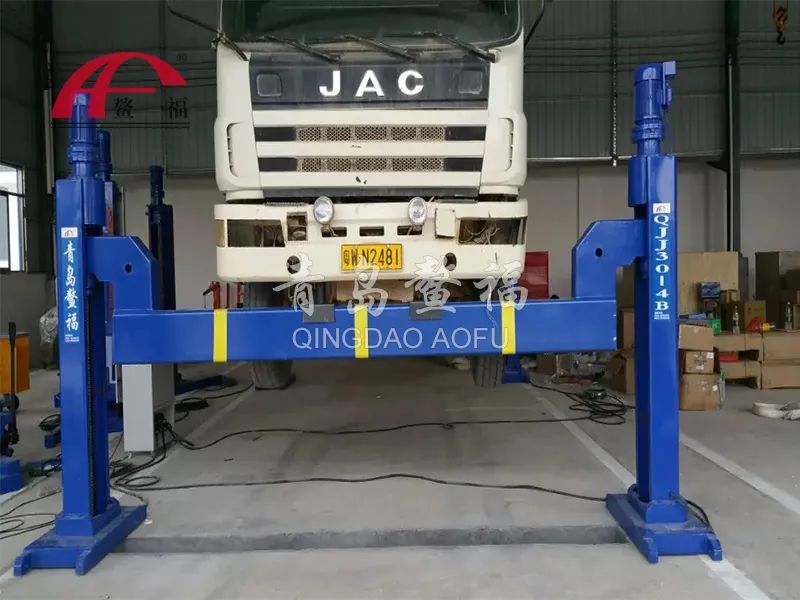

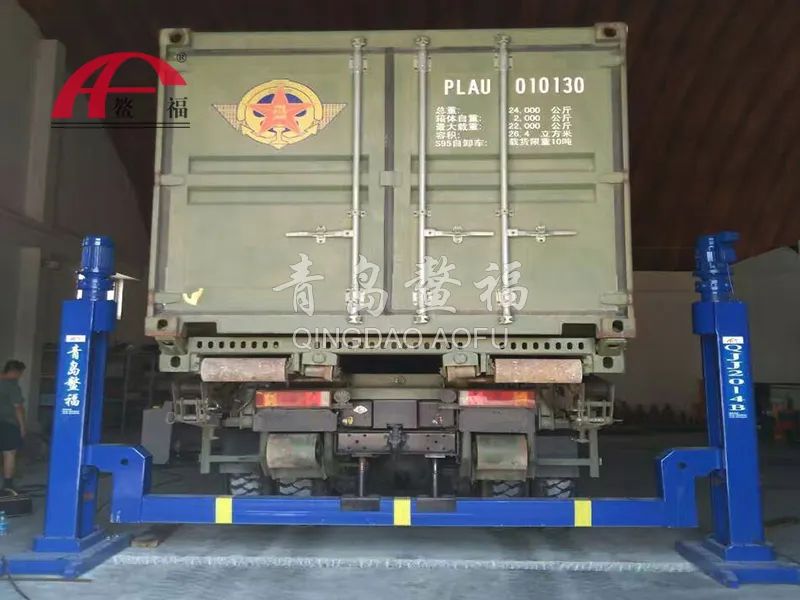

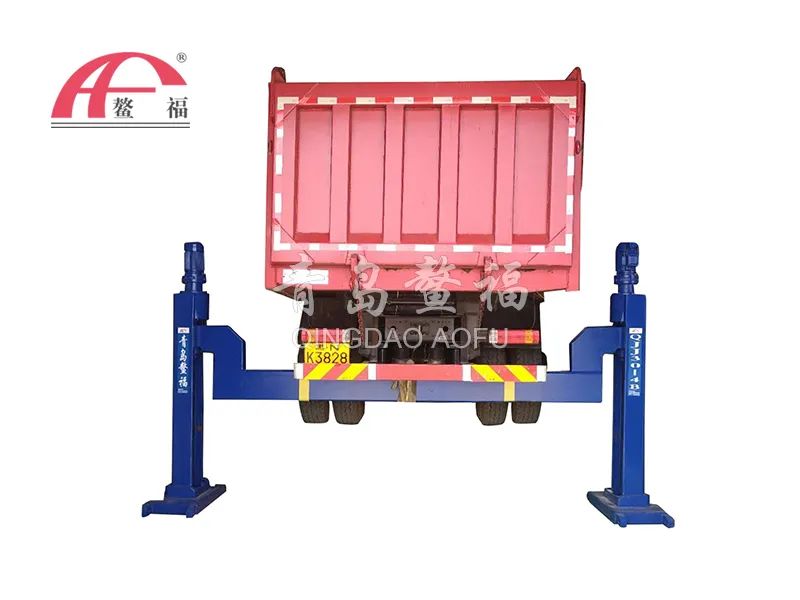

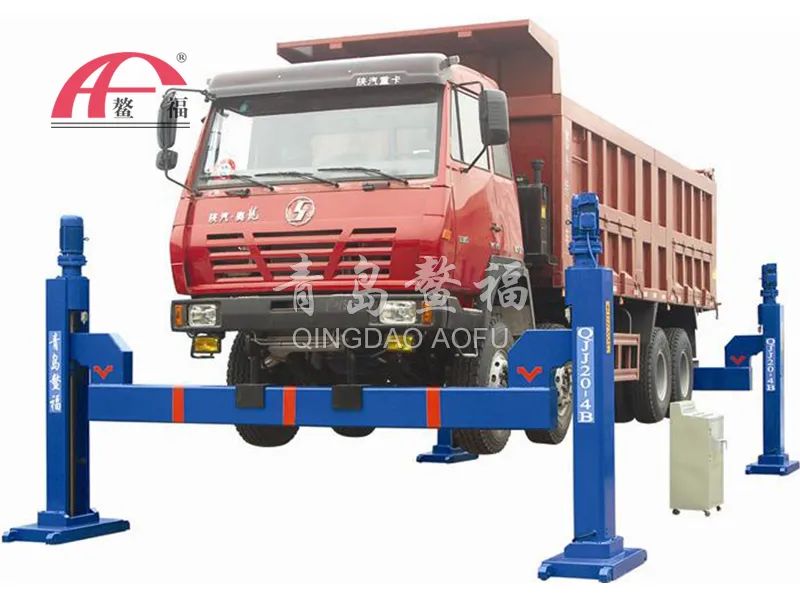

橫梁舉升機

一、安全保障措施:

1、在工作螺母下面裝有間隙11±1毫米的鋼制螺母作為安全保護，當工作螺母因工作磨損或其他原因突然損壞，這時下面的保險螺母起作用,將工作螺母托住，以避免脫落事故的發生。

2、當舉升機升至或降至極限位置，行程開關起作用，避免了在操作中不慎操作失靈等原因造成設備損傷和不安全事故。

3、舉升控制器設有上升或下降到最大行程位置時自動停機裝置，舉升機上升或下降采用手離即停式。前后舉升機采用各自獨立控制方式。

4、舉升或下降時因采用減速機傳動實現四柱同步進行，運行速度穩定，工作噪聲≤75db,無異響、振動、爬行等現象。

5、舉升機控制器設置斷相與相序保護裝置。絕緣電阻小于5MΩ 。

6、在減速機電機的頂端設有電磁離合器，以保證舉升機在上升或下降停機過程中迅速制動。

二、操作使用說明:

1、使用前應檢查各緊固件是否在運輸當中或使用當中松動，各潤滑部位、絲杠、絲母、行走輪是否加油潤滑，一切就緒后，將電源及各柱的電機和行程開關的線路，按照電控柜的順序分別接入電控柜后面的端子排上。

2、電源線路接通后，按動總動上升、下降，單機上升、下降，用手觸動各柱上、下行程開關是否起作用，升降按鈕開關的指示是否與舉升機的升降方向相同，如不相同，請將電源線或各電機線的兩相線互換位置即可。

3、無負荷試驗無問題后,方可進行載重舉升，載重舉升時,將舉升機絲母降落至最低位置，并將橫梁掛到螺母體上,汽車開進，將支撐架支撐于汽車大梁位置，按總動上升開關,舉升機開始將汽車升起,達到極限位置時,任意一機觸動行程開關,均可自動停機:下降時，按總動下降開關，舉升機開始將汽車降下，落至最低位置時,任意一機觸動行程開關，均可自動停機。

4、單機上升開關是用來調整各柱支撐點的平衡，在調整平衡時，必須在上極限行程開關和下極限行程開關不起作用的情況下進行。

三、維護與保養:

1、本機應經常擦拭、清理,以保持舉升機的外觀清潔。

2、絲杠的上端和下端軸承,應兩年加一次潤滑油。

3、行走輪、導向輪應兩星期加一次潤滑油。

4、絲杠、絲母應每星期加一次潤滑油。

5、減速機應每年加注40#機油一次，運轉中減速機體內儲油量應保持在規定的油面高度，不宜過多或過少。

6、每天工作前檢查工作螺母保險機構，出廠時,鋼球座與保險螺母的間隙為11±1mm,如磨損到間隙小于7mm 時，應立即更換。另外，還要檢查上下行程開關是否動作靈敏，確保保險機構安全可靠。

7、當發現舉升機載荷停機時，絲母有下滑現象，應檢查電磁離合器摩擦片的摩損情況，如果磨損嚴重,應及時更換。

四、注意事項:

 1、舉升機在工作結束后，必須將電源開關扳到“OFF”位置。

2、舉升機在總動上升或下降過程中，不應全依賴上下行程開關停機，因行程開關是上極限和下極限控制，所以使用時，應根據實際工作需要，選取適宜高度，以避免行程開關多次碰撞，導致?lián)p壞。

3、工作螺母保險機構的鋼球座和保險螺母的間隙小于7mm時，應立即更換絲母，不要全依賴保險機構，使絲母全磨損為止。
